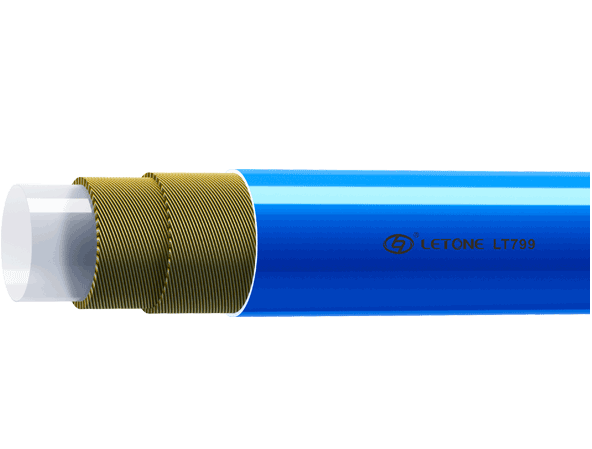

超高压树脂软管W.P:21700PSI -希法（上海）液压技术有限公司

产品介绍

技术参数

接头选择

服务支持

相关产品

联系我们

产品介绍

应用行业：应用于非常高压的应用环境，如化工炼油等行业换热器内管清洗

压力范围：1400 ~1500 bar (20300 ~ 21700 psi)

特点：耐磨性能高

特点：受压体积膨胀小

特点：提高软管柔性

接头：有一体式软骨干接头可选

技术参数

件号	软管尺寸		ID			OD		WP
件号	dash	inch	DN	mm	inch	mm	inch	bar	psi
2SH-4-1040	-	5/32	4	3.9	0.154	8.0	0.315	1500	21700
2SH-5-1200	-3	3/16	5	4.8	0.189	9.3	0.366	1400	20300

可选软管接头

描述	锥度	WP	螺纹F	适用软管
描述	锥度	psi	螺纹F	适用软管
1/4"F-BSPP A 1/8"	24-60	22000	1/4"-19GAS	2S-3-1040
1/4"F-BSPP B/A 5/32"	24-60	22000	1/4"-19GAS	2S-4-1200，4S-4-1040
1/4"F-BSPP B/A 5/32"	24-60	22000	1/4"-19GAS	2SH-3-1040
1/4"F-BSPP C 5/32"	24-60	31900	1/4"-19GAS	4SH-4-2200
1/4"F-BSPP A 3/16"	24-60	22000	1/4"-19GAS	2S-5-1040
1/4"F-BSPP A 3/16"	24-60	22000	1/4"-19GAS	2SH-4-1200
1/4"F-BSPP C 3/16"	24-60	26100	1/4"-19GAS	4SH-5-1800
1/4"F-BSPP F/E 3/16"	24-60	40600	1/4"-19GAS	B6S-5-2500，D6S-5-2800
1/4"F-BSPP I/H 3/16"	24-60	40600	1/4"-19GAS	E6SH-5-3200，B8S-5-4000
1/4"F-BSPP B/A 1/4"	24-60	22000	1/4"-19GAS	2S-6-1040，4S-6-1380
1/4"F-BSPP C 1/4"	24-60	24000	1/4"-19GAS	4SH-6-1640
3/8"F-BSPP A 5/16"	24-60	22000	3/8"-19GAS	2S-8-1040
3/8"F-BSPP C/B 5/16"	24-60	22000	3/8"-19GAS	4S-8-1380，4SH-8-1500
1/2"F-BSPP B/A 3/8"	24-60	22000	1/2"-14GAS	2S-10-690，4S-10-1100
1/2"F-BSPP E/C 3/8"	24-60	28000	1/2"-14GAS	4SH-10-1400，B6S-10-2070
1/2"F-BSPP A 1/2"	24-60	18000	1/2"-14GAS	2S-12-690
1/2"F-BSPP G/D/C/B 1/2"	24-60	22000	1/2"-14GAS	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
1"F-BSPP G/C/A 3/4"	60	18000	1"-11GAS	4S-20-760,4SH-20-1040，A6S-20-1200
1+1/4"F-BSPP C1	60	15000	1+1/4"-11GAS	4SH-25-1040

描述	WP	螺纹F	适用软管
描述	psi	螺纹F	适用软管
1/16 M-NPT B/A 5/32	22000	1/16-27 NPTF	2S-4-1200，4S-4-1040
1/8 M-NPT B/A 5/32	22000	1/8-27 NPTF	2S-4-1200.4S-4-1040
1/4 M-NPT B/A 5/32	22000	1/4-18 NPTF	2S-4-1200，4S-4-1040
1/8 M-NPTC 5/32	22000	1/8-27 NPTF	4SH-4-2200
1/8 M-NPT A 3/16	22000	1/8-27 NPTF	2S-5-1040
1/4 M-NPT A 3/16	22000	1/4-18 NPTF	2S-5-1040
1/4 M-NPT C 3/16	22000	1/4-18 NPTF	4SH-5-1800
1/8 M-NPT B/A 1/4	22000	1/8-27 NPTF	2S-6-1040，4S-6-1380
1/4 M-NPT B/A 1/4	22000	1/4-18 NPTF	2S-6-1040，4S-6-1380
3/8 M-NPT B/A 1/4	22000	3/8-18 NPTF	2S-6-1040，4S-6-1380
1/4 M-NPTC 1/4	22000	1/4-18 NPTF	4SH-6-1640
1/4 M-NPT A 5/16	22000	1/4-18 NPTF	2S-8-1040
3/8 M-NPT A 5/16	22000	3/8-18 NPTF	2S-8-1040
1/4 M-NPT C/B 5/16	22000	1/4-18 NPTF	4S-8-1380，4SH-8-1500
3/8 M-NPT C/B 5/16	22000	3/8-18 NPTF	4S-8-1380，4SH-8-1500
3/8 M-NPT B/A 3/8	22000	3/8-18 NPTF	2S-10-690，4S-10-1100
1/2 M-NPT B/A 3/8	22000	1/2-14 NPTF	2S-10-690，4S-10-1100
1/2 M-NPT A 1/2	18000	1/2-14 NPTF	2S-12-690
1/2 M-NPT G/D/C/B 1/2	22000	1/2-14 NPTF	45-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
3/4 M-NPT G/C/B 3/4	15000	3/4-14 NPT	4S-20-760，24SH-20-1040，A6S-20-1200
1 M-NPT G/C/B 3/4	15000	1-11.5 NPTF	4S-20-760，24SH-20-1040，A6S-20-1200
1 M-NPT C 1	15000	1-11.5 NPTF	4SH-25-1040

描述	WP	螺纹F	适用软管
描述	Psi	螺纹F	适用软管
I/16"M-NPTAI/8"I	22000	I/16"-27NPTF	2S-3-1040
1/16°M-NPTA5/32"IP	22000	I/16"-27NPTF	2S-4-1200
1/16”M-NPTA5/32" I	22000	I/16"-27NPTF	2SH-3-1040
1/8"M-NPTA3/16"IP	22000	1/8"-27NPTF	2S-4-1200
1/8"M-NPTA3/16"IP	22000	1/8"-27NPTF	2SH-3-1040
1/8"M-NPTA3/16"IP	22000	1/8"-27NPTF	2S-5-1040
1/8"M-NPTJ3/161P	22000	1/8"-27NPTF	2SH-4-1200
1/4"M-NPTA1/4"IP	22000	I/4"-18NPTF	2S-6-1040
5/16"M-NPTA1/4"IP	22000	I/4"-18NPTF	2S-8-1040

描述	WP	螺纹F	适用软管
描述	psi	螺纹F	适用软管
24x1.5F-DKOS B/A 5/32"	30000	M24x1.5	2S-4-1200，4S-4-1040
24x1.5F-DKOS B/A 5/32"	30000	M24x1.5	2SH-3-1040
24x1.5F-DKOS A 3/16"	30000	M24x1.5	2S-5-1040
24x1.5F-DKOS A 3/16"	30000	M24x1.5	2SH-4-1200
20x1.5F-DKOS C 3/16"	30000	M20x1.5	4SH-5-1800
18x1.5F-DKOS B/A 1/4"	24000	M18x1.5	2S-6-1040，4S-6-1380
22x1.5F-DKOS B/A 1/4"	24000	M20x1.5	2S-6-1040，4S-6-1380
24x1.5F-DKOS B/A 1/4"	24000	M22x1.5	2S-6-1040，4S-6-1380
18x1.5F-DKOS C 1/4"	30000	M24x1.5	4SH-6-1640
20x1.5F-DKOS A 5/16"	30000	M18x1.5	2S-8-1040
24x1.5F-DKOS A 5/16"	30000	M20x1.5	2S-8-1040
20x1.5F-DKOS B 5/16B	40000	M24x1.5	4S-8-1380，4SH-8-1500
22x1.5F-DKOS C/B 5/16"	40000	M20x1.5	4S-8-1380，4SH-8-1500
24x1.5F-DKOS C/B 5/16"	40000	M22x1.5	4S-8-1380，4SH-8-1500
24x1.5F-DKOS F/E 5/16"	40000	M24x1.5	B6S-8-2100，D6S-8-2500
24x1.5F-DKOS I/H 5/16"	46400	M24x1.5	E6SH-8-2800，B8S-8-3800
22x1.5F-DKOS B/A 3/8"	28000	M22x1.5	2S-10-690，4S-10-1100
24x1.5F-DKOS B/A 3/8"	28000	M24x1.5	2S-10-690，4S-10-1100
22x1.5F-DKOS E/C 3/8"	30000	M22x1.5	4SH-10-1400，B6S-10-2070
24x1.5F-DKOS E/C 3/8"	30000	M24x1.5	4SH-10-1400，B6S-10-2070
22x1.5F-DKOS A 1/2"	18000	M22x1.5	2S-12-690
24x1.5F-DKOS A 1/2"	18000	M24x1.5	2S-12-690
22x1.5F-DKOS G/D/C/B 1/2"	22000	M22x1.5	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
24x1.5F-DKOS G/D/C/B 1/2"	22000	M24x1.5	4S-12-1040,4SH-12-1300,4SHH-12-1040,A6S-12-1400
24x1.5F-DKOS F/E 1/2"	30000	M24x1.5	B6S-12-1800，D6S-12-2070
24x1.5F-DKOS I/H 1/2"	43000	M24x1.5	E6SH-12-2500，B8S-12-3010
36x2F-DKOS E/G/C/B/A 3/4"	24000	M36x2	4S-20-760,4SH-20-1040,A6S-20-1200,B6S-20-1400
42x2F-DKOS E/C 1"	22000	M42x2	4SH-25-1040，B6S-25-1200

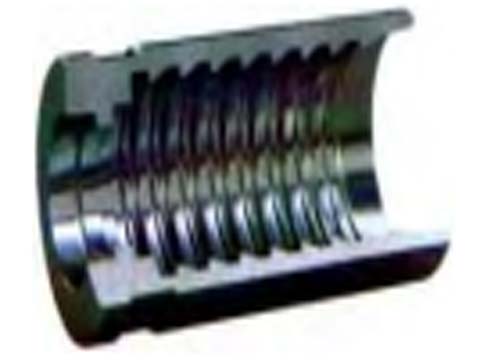

专用套筒

LT799 2SH

描述	软管规格		C	D	L
	DN	inches	mm	mm	mm
5/32 LT799 2SH	4	5/32	12.2	8.8	34.0
3/16 LT799 2SH	5	3/16	13.8	10.2	40.0

服务支持

商务支持

多年大型工程经验，深谙项目商业流程，也可为您提供专业设计方案及验厂接待服务。

项目服务

我们擅长软管类产品加工，并可倾力为您提供项目运维及基础建设配套服务。

售后服务

做好服务的最后环节，无论培训、安装，还是服务网点查询等，竭尽所能为您解决问题。

相关产品

工作温度：介于-30℃ — +80℃之间

获取报价了解详情

超高压树脂软管W.P:58000PSI

压力范围：3010~ 4000 bar (43600 ~ 58000 psi)

压力范围：2500 ~3200 bar (36250 ~46400 psi)

特点：无断头的连续长管用于替代钢管

联系我们

您的姓名

* 联系电话

* 意向产品

* 您的需求

利通科技超高压树脂软管

应用
油气及海洋

应用于化学品压注、海底液压元件控制、海底井控等，可供超长管线。
水射流

应用于压力达4000bar(58o00psi)的使用环境,如超高压水刀射流破拆(钢筋混凝土拆除等)、管线切割、纸张或钢铁切割以及需要超高压的工业清洗,如贮罐和容器清洗、表面处理、建筑物表面清洗、除漆等。
螺栓预紧

应用于陆地及海上螺栓预紧系统及液压扭矩扳手等。
压力试验设备

应用于阀、工具、控制面板、维修设备等的控制。
换热器

应用于小口径换热器管的清洗等。
压力色标

利通科技超高压树脂软管采用国际通用的颜色标识对压力等级做出区分,便于用户辨识,降低安全风险。

10,000psi-690bar

15,000psi-1034bar

20,000psi-1379bar

30,000psi-2068bar

40,000psi-2758bar

55,000psi-3792bar

证书

利通科技先后通过的产品认证包括安标(MA)、MSHA、美国石油协会API产品认证API-16C和API-7K、美国船级社ABS产品认证(石油钻采装备及钢丝编织橡胶软管总成)及型式认可(石油钻采装备)、挪威船级社DNV型式认可(LTSA699)、俄罗斯GOST石油认证、劳氏防火认证等,已通过的管理体系认证包括DNV质量管理体系(符合标准GB/T19001-2016/ISO 9001:2015)、石油天然气行业制造类组织的质量管理体系(符合标准APISpecificationQ1)、环境管理体系(符合标准GB/T24001-2016/ISO14001:2015)、武器装备质量管理体系(符合标准GJB9001C-2017)和两化融合管理体系(GB/T 23001-2017)等。利通科技检测中心自2016年起获CNAS认可,设有脉冲实验室、爆破实验室、耐火实验室、盐雾实验室等近二十个实验室,检测结果被认定具有客观性、准确性及权威性。

软管总成

定制软管总成

软管总成由超高压树脂软管、连接件和配套附件装配而成,由于其多在超高压的环境下使用,装配的专业度对超高压树脂软管总成的安全性及使用性能起着决定性作用。
利通科技将用户的使用体验视为生命,从软管、连接件、配件到半成品、总成成品检验,每一根合格出厂的超高压树脂软管总成都经历了层层把关。利通科技对精益生产的实施及精益理念的贯彻也绝不容许有不良品流入市场。

选择合适的产品

与利通科技其他软管产品的选型一样,您可以从以下几个方面选择合适的产品型号:

软管尺寸：包括软管内径、外径、长度等;
工作压力：由产品的使用工况所决定的最大工作压力、脉冲、以及要求的安全系数等;
使用温度：包括介质最高/最低使用温度及环境最高/最低温度等;
使用介质：介质的物理及化学性能等将对软管材质的选择产生决定性的影响;
应用环境的特殊要求：某些特定的使用环境会对产品的耐磨度、耐老化性能、耐曲挠性能、耐脉冲性能、弯曲半径等提出特殊要求(请咨询我们的业务人员提供最佳解决方案;
连接件选型：选择合适的连接件是生产合格总成产品的前提,根据设备的设计需求对连接件进行有效选择(或设计)将极大的提高总成产品的生产效率。
